HELUKAT® 600LAN CAT.7e S/FTP DUPLEX FRNC STATIC
- Kat. 7e
Artikel HELUKAT® 600LAN CAT.7e S/FTP DUPLEX FRNC STATIC
|
Artikelbezeichnung
Art.-Nr.
|
Mantelfarbe | ca. Nennquerschnitt mm² | Leiter-Ø ca. mm | Ader-Ø ca. mm |
|---|
Technische Daten
| LAN-Kabel / Kat. 7e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-5, DIN EN 50288-4-1 | |
| Temperaturbereich | fest verlegt -20°C bis +60°C bei Verlegung 0°C bis +50°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung | 700 V |
| Leiterwiderstand bei 20°C | max. 77,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 154,0 Ohm/km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 48 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 79% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm bei 101 bis 1000 MHz, 100 Ohm ± 20 Ohm |
| Brandlast | ca. 1,14 MJ/m |
| Mindestbiegeradius | Flachleitung bewegt 4x Leitungsdicke Flachleitung nicht bewegt 8x Leitungsdicke |
Details

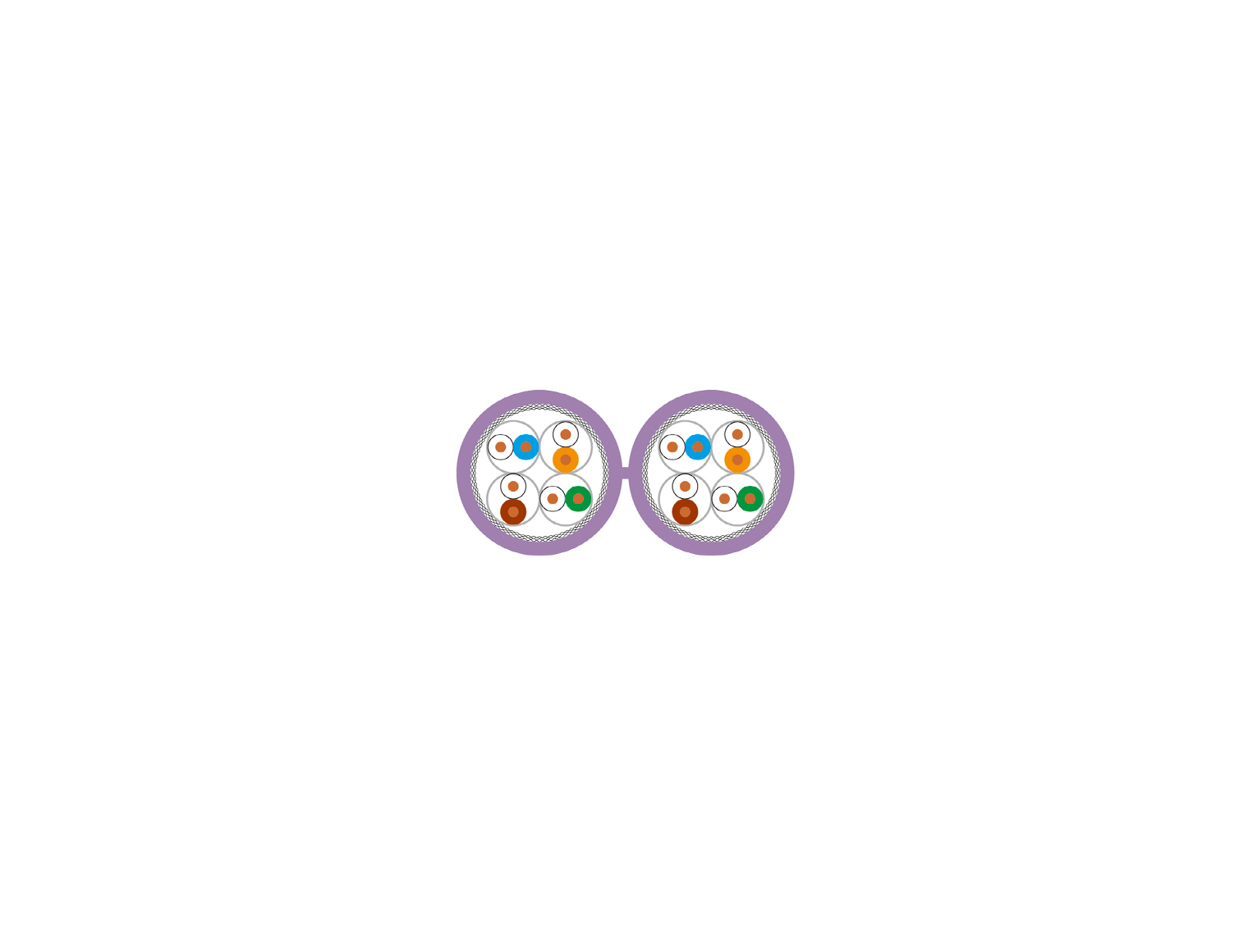

Aufbau
-
- Cu-Leiter blank, AWG-Maße
-
- Aderisolation: geschäumtes PE
-
- Aderkennzeichnung: farbig, Paare:
- Nr. 1: weiß / blau
- Nr. 2: weiß / orange
- Nr. 3: weiß / grün
- Nr. 4: weiß / braun
-
- Adern mit optimalen Schlaglängen zu Paaren verseilt
-
- Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
-
- Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Außenmantel: halogenfreies, flammwidriges Compound (FRNC)
-
- Längenmarkierung: in Meter
Eigenschaften
-
- halogenfrei
-
- flammwidrig
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
-
- Bündelbrandprüfung nach DIN VDE 0482-332-3 / DIN EN 60332-3 / IEC 60332-3
-
- Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
-
- Brandklasse: Dca
-
- Zertifizierungen und Zulassungen:
- CC-Link IE
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- Datenkabel zur strukturierten Gebäudeverkabelung mit großen Leistungsreserven und herausragender Performance zum Einsatz im Tertiärbereich, aber auch im Sekundärbereich eines Netzwerkes. Die besonderen mechanischen Eigenschaften sowie eine optimierte Konstruktion erlaubt ein installationsfreundliches Handling.
