HELUKAT® 500IND CAT.6A S/FTP LS0H EXTRAFLEX grün 4 x 2 x AWG 26 /7
Art.-Nr. 11023932
- einsetzbar bis 10 Gigabit
- extrem flexibel
Artikeldetails
- Art.-Nr.
- 11023932
- Artikelbezeichnung
- HELUKAT® 500IND CAT.6A S/FTP LS0H EXTRAFLEX grün 4 x 2 x AWG 26 /7
- ca. Nennquerschnitt mm²
- 0,14
- Leiter-Ø ca. mm
- 0,5
- Ader-Ø ca. mm
- 1,04
- Außen-Ø mm (ca.)
- 6,0 - 7,0
- Gewicht kg/km (ca.)
- 70,0
- Kupferbasis in EUR / 100kg
- 150
- Meter pro Verpackungseinheit
- 100, 500, 1000
- individuelle Zuschnitte möglich
- ja
- EAN / GTIN
- 4060892541391
- Zolltarifnummer
- 85444210
Technische Daten
| Industrial Ethernet Leitung nach ISO/IEC 11801, DIN EN 50173, IEC 61156-5 | |
| Temperaturbereich | bewegt -20°C bis +75°C nicht bewegt -20°C bis +75°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 1000 V |
| Leiterwiderstand bei 20°C | max. 142,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 284,0 Ohm/km |
| Isolationswiderstand | min. 100 MOhm x km |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 25 Ohm bei 101 bis 500 MHz, 100 Ohm ± 25 Ohm |
| Mindestbiegeradius | bewegt 5x Außen-Ø nicht bewegt 5x Außen-Ø |
Details

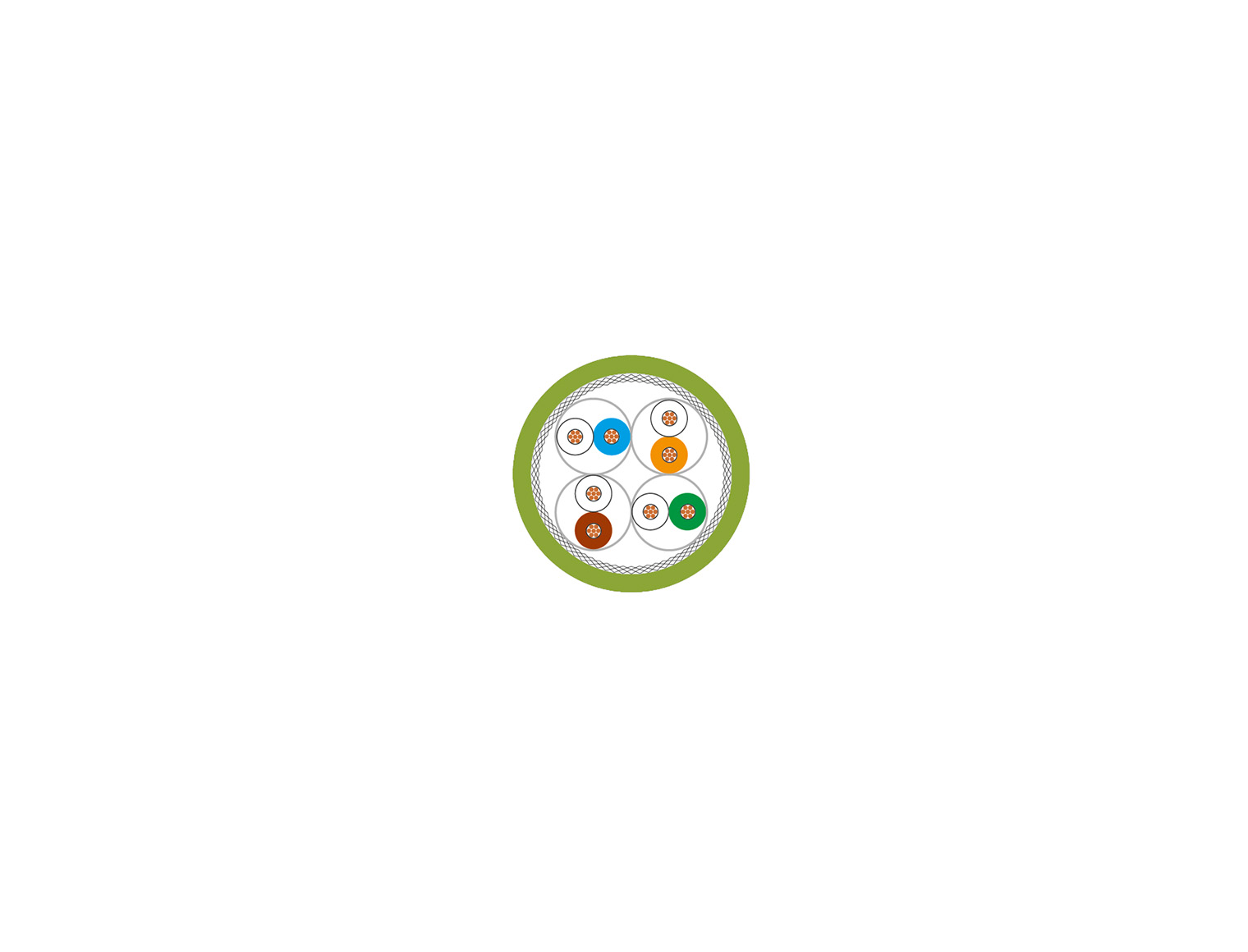

Aufbau
-
- Cu-Litze blank, AWG-Maße
-
- Aderisolation: geschäumtes PE
-
- Aderkennzeichnung: farbig, Paare:
- Nr. 1: weiß / blau
- Nr. 2: weiß / orange
- Nr. 3: weiß / grün
- Nr. 4: weiß / braun
-
- Adern mit optimalen Schlaglängen zu Paaren verseilt
-
- Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
-
- Paare mit optimalen Schlaglängen in Lagen verseilt
-
- Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Mantelfarbe: grün
-
- Längenmarkierung: in Meter
Eigenschaften
-
- halogenfrei
-
- flammwidrig
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
-
- Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKAT® 500IND CAT.6A S/FTP TPE/LSZH EXTRAFLEX wurde speziell für extreme industrielle Einsätze im Bereich nicht-zyklischer Biegeanwendungen bzw. -installationen konzipiert. Das Kupferdatenkabel eignet sich hervorragend für Ethernet Applikationen der Kategorie 6A. Es garantiert erstklassige Übertragungseigenschaften, auch unter schwierigsten Bedingungen.
