HELUKAT® 300LAN CAT.6 U/UTP FRNC FLEX grau 4 x 2 x AWG 24 /7
Art.-Nr. 804996
- einsetzbar bis 10 Gigabit
- flammwidrig
- raucharm
Artikeldetails
- Art.-Nr.
- 804996
- Artikelbezeichnung
- HELUKAT® 300LAN CAT.6 U/UTP FRNC FLEX grau 4 x 2 x AWG 24 /7
- ca. Nennquerschnitt mm²
- 0,29
- Leiter-Ø ca. mm
- 0,61
- Ader-Ø ca. mm
- 1,0
- Außen-Ø mm (ca.)
- 6
- Cu-Zahl per km
- 19,0
- Gewicht kg/km (ca.)
- 38,0
- Kupferbasis in EUR / 100kg
- 100
- Meter pro Verpackungseinheit
- 500, 1000
- individuelle Zuschnitte möglich
- ja
- EAN / GTIN
- 4060892313721
- Zolltarifnummer
- 85444995
Technische Daten
| LAN-Kabel / Kat. 6 nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, EN 50288-6-2 | |
| Temperaturbereich | bewegt 0°C bis +50°C fest verlegt -20°C bis +70°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Leiterwiderstand bei 20°C | max. 90,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 180,0 Ohm/km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 50 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 67% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm bei 101 bis 300 MHz, 100 Ohm ± 20 Ohm |
| Brandlast | ca. 0,11 MJ/m |
| Mindestbiegeradius | bewegt 7x Außen-Ø fest verlegt 3x Außen-Ø |
Details

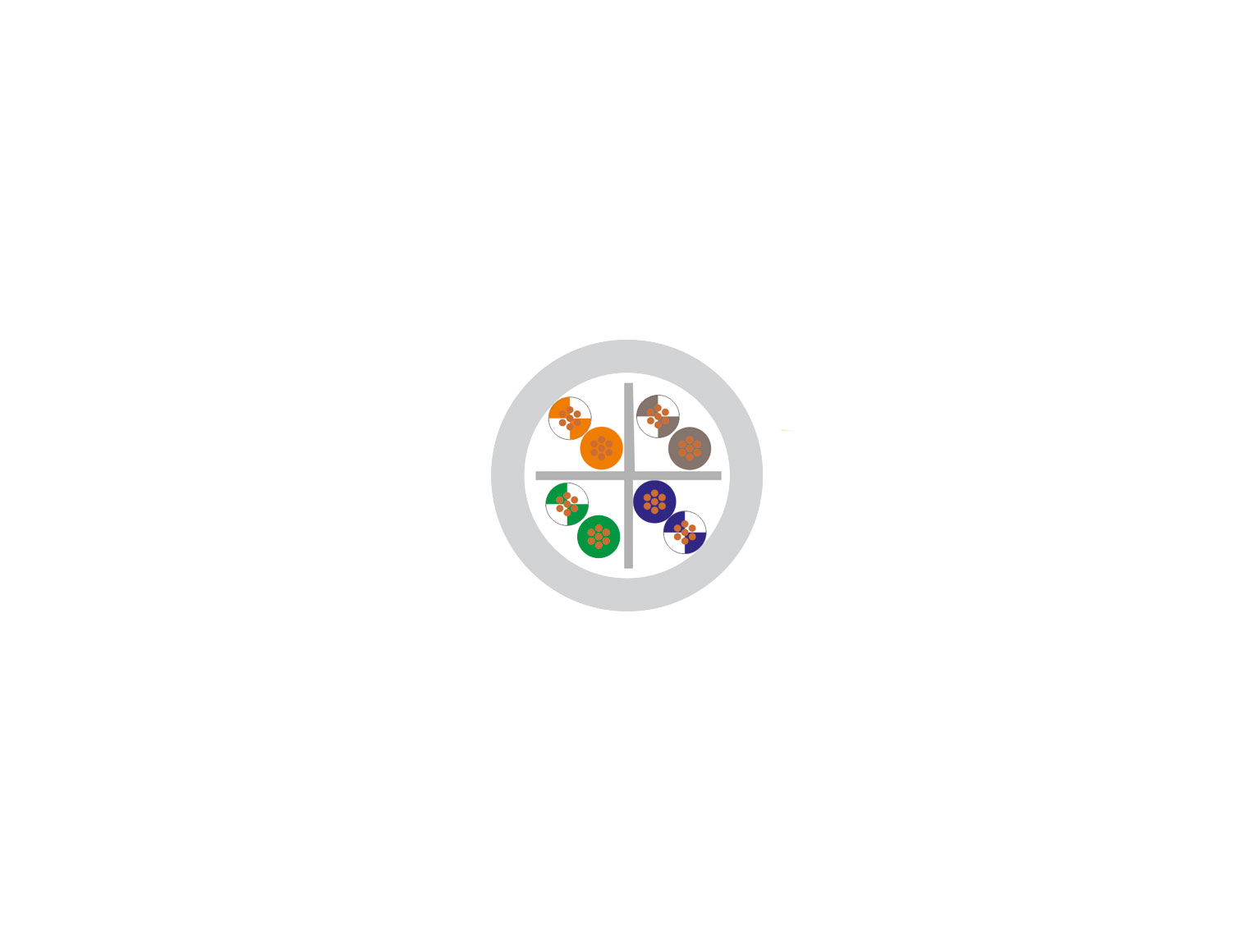

Aufbau
-
- Cu-Litze blank, AWG-Maße
-
- Aderisolation: PE
-
- Aderkennzeichnung: farbig, Paare:
- Nr. 1: weiß-blau / blau
- Nr. 2: weiß-orange / orange
- Nr. 3: weiß-grün / grün
- Nr. 4: weiß-braun / braun
-
- Adern mit optimalen Schlaglängen zu Paaren verseilt
-
- Separator
-
- Folienbewicklung
-
- Außenmantel: halogenfreies, flammwidriges Compound (FRNC)
-
- Mantelfarbe: grau (RAL 7035)
-
- Längenmarkierung: in Meter
Eigenschaften
-
- halogenfrei
-
- flammwidrig
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
-
- Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
Verwendung
-
- Datenkabel zur strukturierten Gebäudeverkabelung mit großen Leistungsreserven und herausragender Performance zum Einsatz im Tertiärbereich, aber auch im Sekundärbereich eines Netzwerkes. Die besonderen mechanischen Eigenschaften sowie eine optimierte Konstruktion erlaubt ein installationsfreundliches Handling. Aufgrund Litzenaufbau besonders flexibel und eignet sich daher beispielsweise für die Herstellung von Patchkabeln.
