HELUKAT® 100T CAT. 5e U/UTP TORSION grün 1 x 4 x AWG 26 /19
Art.-Nr. 11022310
- einsetzbar bis 100 Mbit
- für Torsionsanwendungen
- 300 V
Artikeldetails
- Art.-Nr.
- 11022310
- Artikelbezeichnung
- HELUKAT® 100T CAT. 5e U/UTP TORSION grün 1 x 4 x AWG 26 /19
- ca. Nennquerschnitt mm²
- 0,14
- Außen-Ø mm (ca.)
- 3,9
- Cu-Zahl per km
- 6,0
- Gewicht kg/km (ca.)
- 21,0
- Kupferbasis in EUR / 100kg
- 150
- Meter pro Verpackungseinheit
- 1000
- individuelle Zuschnitte möglich
- ja
- EAN / GTIN
- 4060892563843
- Zolltarifnummer
- 85444995
Technische Daten
| Industrial Ethernet Leitung / Kat. 5e nach UL-Std. 758 (AWM) Style 20549 | |
| Temperaturbereich | bewegt -30°C bis +80°C fest verlegt -40°C bis +80°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 2000 V |
| Leiterwiderstand bei 20°C | max. 140,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 280,0 Ohm/km |
| Isolationswiderstand | min. 5,0 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 50 pF/m |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm |
| Mindestbiegeradius | bewegt 10x Außen-Ø fest verlegt 5x Außen-Ø |
Details

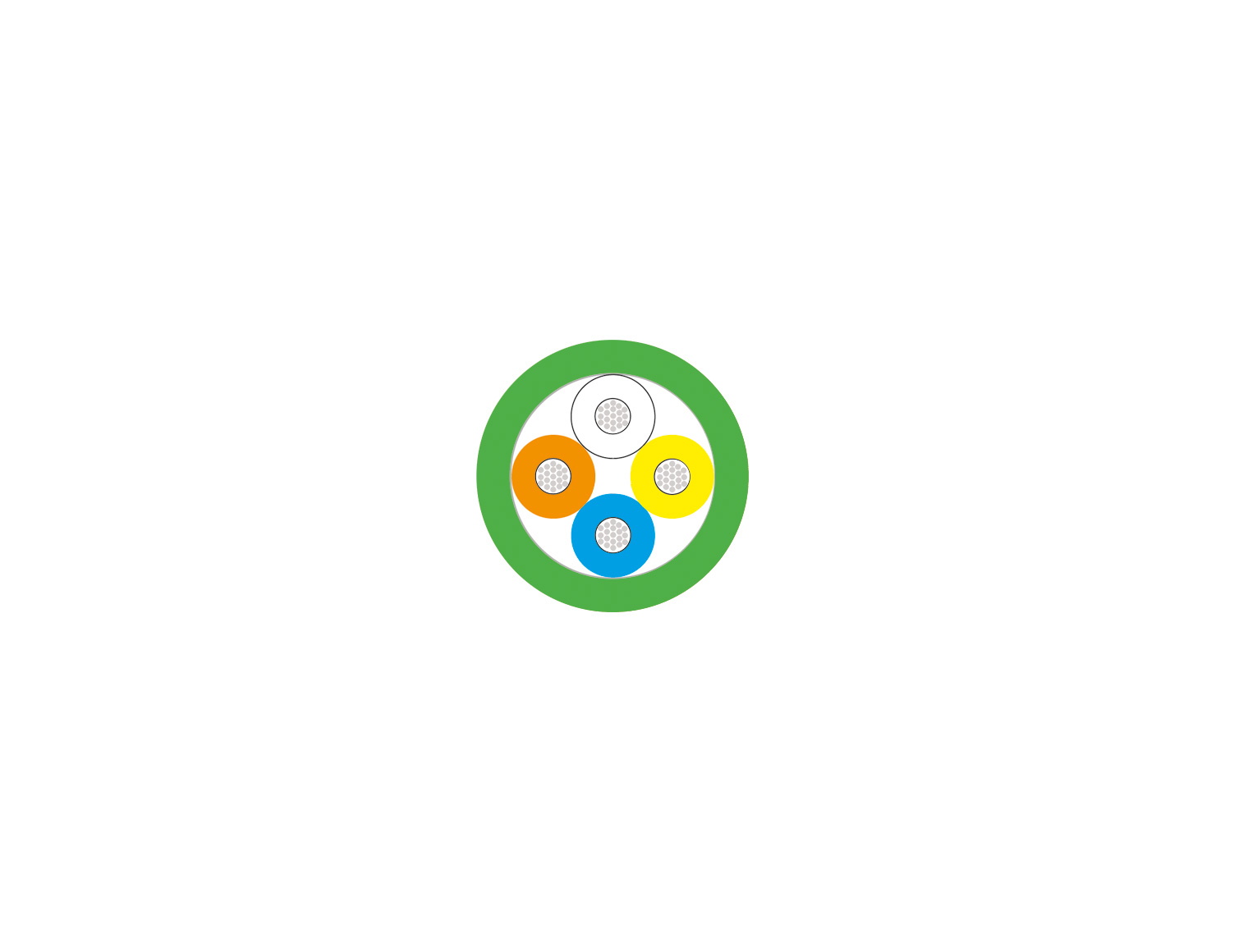

Aufbau
-
- Cu-Litze blank, AWG-Maße
-
- Aderisolation: Polyolefin
-
- 4 Adern mit optimalen Schlaglängen zum Sternvierer verseilt
-
- Vliesbewicklung
-
- Außenmantel: PUR
-
- Mantelfarbe: grün
Eigenschaften
-
- beständig gegen: Öl
-
- halogenfrei
-
- flammwidrig
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- flammwidrig nach CSA FT1, CSA FT2
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKAT® 100T CAT. 5e U/UTP TORSION ist für den Einsatz in Anwendungen mit wenig Platzbedarf und Verdrehung bis zu 360°/m konizipiert (z. B. im Cobotarm).
