HELUEVENT® AUDIO DIGITAL-TP-FRNC BLUE
- geschirmte Paare
- kapazitätsarm
- mit Beilauflitze
- halogenfrei
- FRNC-Außenmantel
- flammwidrig
- PiMF: Paar in MetallFolie
- paarige Verseilung
- doppelt geschirmt
Artikel HELUEVENT® AUDIO DIGITAL-TP-FRNC BLUE
|
Artikelbezeichnung
Art.-Nr.
|
AWG (ca.) | Außen-Ø mm (ca.) | Cu-Zahl per km | Gewicht kg/km (ca.) |
|---|
Technische Daten
| Audiokabel digital AES/EBU 110 Ohm | |
| Temperaturbereich | bewegt -25°C bis +70°C nicht bewegt -40°C bis +70°C |
| Nennspannung | 300 V |
| Prüfspannung | 2000 V |
| Leiterwiderstand bei 20°C | max. 85,8 Ohm/km |
| Isolationswiderstand | min. 1 GOhm x km |
| Kapazität Ader/Ader | ca. 46 pF/m |
| Kapazität Ader/Schirm | ca. 92 pF/m |
| Wellenwiderstand (nom.) | 110 Ohm |
| Mindestbiegeradius | bewegt 10x Außen-Ø nicht bewegt 5x Außen-Ø |
Details

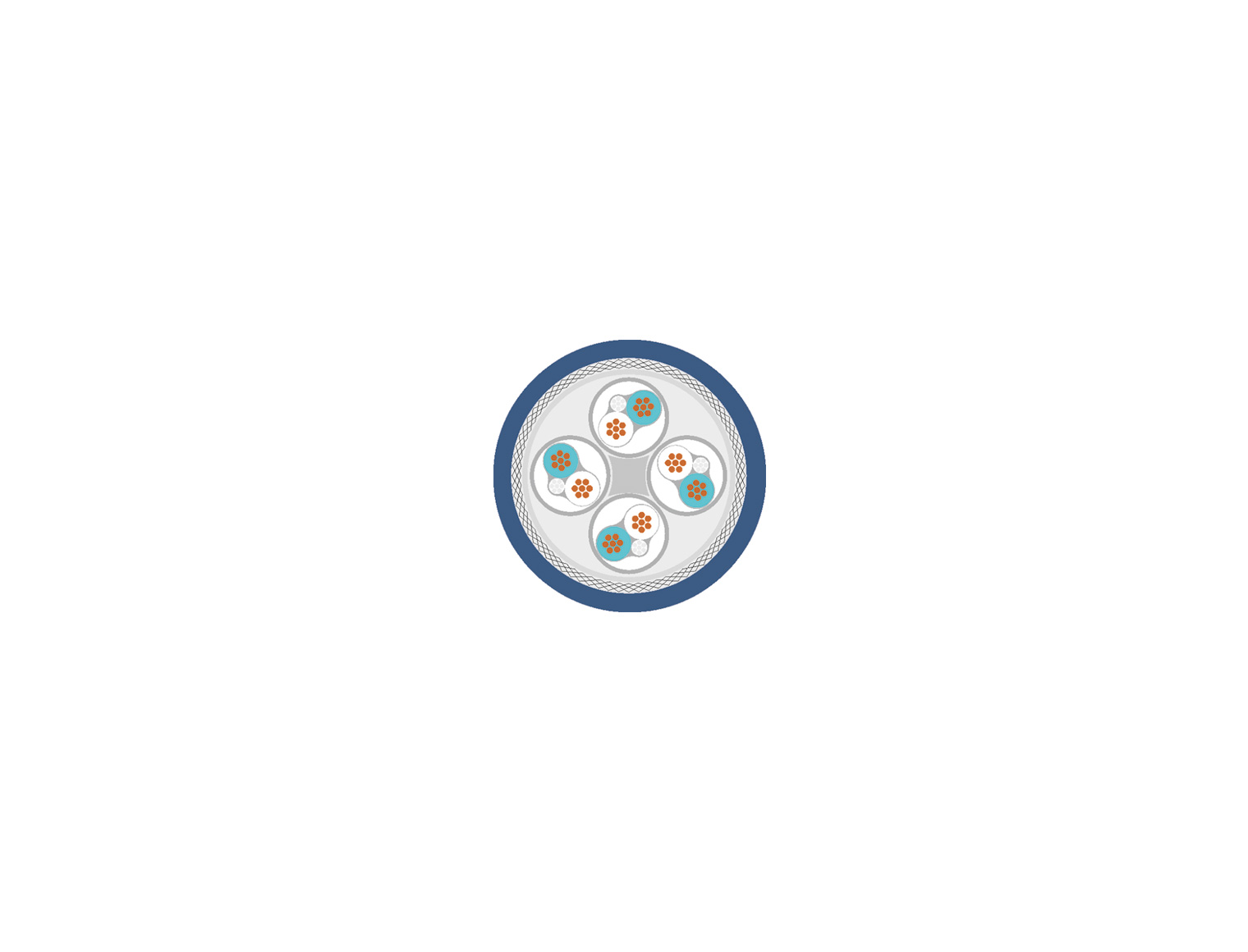

Aufbau
-
- Cu-Litze blank, feinstdrähtig nach DIN VDE 0295 Klasse 6 / IEC 60228 cl. 6
-
- Aderisolation: geschäumtes PE
-
- Aderkennzeichnung: weiss, türkis
-
- Adern mit optimalen Schlaglängen zu Paaren mit Beilauflitze verseilt
-
- Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
-
- Elementmantel: LSZH soft grau (1-8); schwarz (9-12)
-
- Paare mit optimalen Schlaglängen in Lagen verseilt
-
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
-
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 55%
-
- Außenmantel: LSZH soft
-
- Mantelfarbe: blau
-
- Längenmarkierung: in Meter
Eigenschaften
-
- analog
-
- digital 110 Ohm
-
- Signalübertragung: symmetrisch
-
- halogenfrei
Prüfungen
-
- flammwidrig nach IEC 60332-1
-
- halogenfrei nach IEC 60754-1
-
- Brandprüfung gemäß Prüfart C: IEC 60332-3
-
- Rauchdichte gemäß IEC 61034-2
Hinweise
-
- der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
Verwendung
-
- Das mehrpaarige digitale HELUEVENT® AUDIO DIGITAL-TP-FRNC BLUE zeichnet sich durch seine paarweise Schirmung, seinen Elementmänteln und durch den zusätzlichen Gesamtschirm aus. Die Leitung lässt sich einfach verarbeiten und eignet sich hervorragend für die Übertragung von digitalen Audiosignalen im 110 Ohm Datenformat für die Studio- und Festinstallation. Aufgrund der Halogenfreiheit besonders zu verwenden in öffentlichen Gebäuden, Theatern, Museen, Stadien, Kreuzfahrtschiffen.
